Duplo Bicone

Acessórios compressão em Aço Inox 316

     Os acessórios de Compressão com bicone duplo A-LOK são especialmente desenhados para as mais variadas indústrias.

     A positiva conexão do conjunto porca e bicone garante estanquidade máxima sendo à prova de fugas, isto, é o resultado de testes exaustivos durante décadas.

     Os Acessórios A-LOK são do tipo standard na indústria

de instrumentação.



​

Características e Benefícios:

  • Acessório standard de duplo bicone para Indústria

de Instrumentação

  • Roscas das porcas banhadas a prata para reduzir

a fricção

  • O Bicone traseiro resiste à corrosão inter-granular

para vedação superior,

resultando numa vida útil mais longa do acessório

  • Para ser usado na mais variada gama de tubos




Aplicações:

  • Equipamentos de Instrumentação e colectores de controlo

  • Monitorização de emissões continuas (CEMS)

  • Linhas de purga de vapor

  • Conexões dos transmissores

Acessorios Roscados

Acessórios roscados em Aço Inox 316

     Os acessórios de precisão roscados em Inox 316 são desenhados e fabricados sob rígidos processos de controle de qualidade (norma ISO 9001-2000), para garantir a estanquidade livre de fugas nas conexões aplicadas nas industrias química e petroquímica; em aplicações que usem óleo e gás; em centrais nucleares e em equipamentos de processo.

​



Material de Fabrico:

  • Os acessórios roscados são fornecidos, usando como

material standard, o Aço Inox 316; as matérias primas

utilizadas no seu fabrico cumprem as normas abaixo indicadas:

  • Matéria prima:

    • ASME-SA-479 Type 316-SS

    • BS970 316-S31

    • DIN 4401

    • ASTM A276 Type 316

  • Fundição:

    • ASME-SA-182 316

    • BS970 316-S31

    • DIN 4401





​​

Vantagens :

  • Gama de medidas de 1/8" até 1"

  • Tipos de roscas disponíveis:

    • NPT (National Pipe Taper) excedendo os requisitos da norma  ANSI B1.20.1.

    • BSP/ISO  (British  Standard  Pipe/International  Standard  Organisation)

    • SAE/MS straight thread

  • As pressões de trabalho são calculadas em função do tubo a utilizar

​

​

Gama de Acessórios:

  • Os acessórios direitos, são maquinados a partir de varas em bruto

  • Os joelhos, os tês e as cruzetas são maquinados depois de virem da fundição

​

​

Pressões e temperaturas:

  • Gama de Pressão até 10000 PSIG (Dependendo da medida)

  • Temperatura até 426°C

​

Válvula Agulha Inox

Válvulas Agulha em Aço Inox 316

     As válvulas Agulha estão disponíveis em Aço Inox 316, todas as partes internas estão de acordo com a norma NACE MR01-75

​

​

Especificações:

  • Manipulo de accionamento suave, vedantes em teflon PTFE como standard

  • Corpo maquinado em linhas retas, Montagem em painel

  • Coeficiente de caudal  (Cv) desde 0.35 até 1.8

  • Medida do orifício 0.156" (4.0 mm), 0.250" (6.4mm), 0.375" (9.5mm)

  • Vários tipos de montagem:

    • Porca e bicone para tubo

    • Roscas macho ou Fêmea NPT / BSPT / BSPP

    • Conexão para soldar

  • Medidas disponíveis: 1/4" a 3/4"

  • Todas as válvulas são submetidas aos mais severos testes na fábrica antes de

serem embaladas e expedidas



​

Aplicações:

  • Em equipamentos em geral

  • Isolamento de Instrumentos

  • Aplicações de  Hidráulica e pneumática

  • Em dispositivos de Pressão


Manifold

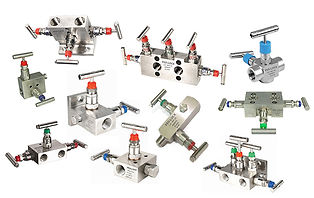

Manifolds em Aço Inox 316

     Os Manifolds de montagem direta ou remota são cada vez mais usuais nas industrias, em equipamentos de processo de instrumentação.

​

     Temos disponível opções de configurações de:

  • bloco único-isolado-e-ventilar

  • duplo-isolado-e-ventilar

  • duplo-isolado-e-equalizar

  • duplo-isolado-equalizar-e-duplo-ventilar

​

​

     Todas as válvulas de agulha, nos manifolds, tem vedantes

em PTFE como versão standard e como opção vedantes e Graphoil.

​

     As válvulas de agulha usam como standard uma cobertura

de globo para um desempenho seguro confiável e repetitivo.

     Elas apresentam uma haste anti-explosão, uma agulha

auto-centrada, não giratória e uma glândula externamente ajustável.



     Os manifolds são fabricados em aço inox 316 e livres de oxigénio, isto na versão standard, os componentes tem uma pressão de trabalho de 10000 PSI (689 bar). A temperatura varia em função dos vedantes escolhidos na compra.




Mercados:

  • Industrias de gás e óleo

  • Industria de Petroquímica

  • Industria química



Características e benefícios:

  • Design do corpo de 2 peças, minimizando o risco de fuga

  • Factor de segurança limitado a 4:1

  • Desenhados para cumprir as normas  ANSI/ASME B16.34 onde aplicável

  • Funcionamento Bidireccional

  • Princípio de bola flutuante com assentos de resposta dinâmica com auto-alivio

  • Extremidades de compressão integral disponíveis eliminando roscas cónicas e selantes de rosca

  • Operação de baixo torque




Aplicações:

  • Linhas de instrumentação

  • Linhas de Processo

  • Unidades Hidráulicas

  • Patins Injecção Química

Valvulas Bola

Válvulas Bola em Aço Inox 316

     As válvulas bola estão disponíveis com operador manual ou pneumático para tubagens com medidas 1/4" e 1".

     Estas válvulas proporcionam uma rápida operação ON-OFF dos fluidos utilizados em linhas de instrumentação. A livre flutuação da bola proporciona um excelente assentamento evitando o seu desgaste nas sucessivas operações ON-OFF e cria efectivamente uma excelente estanquidade.

​

​

Mercados:

  • Industrias químicas

  • Refinarias

  • Máquinas

  • Industrias do Petróleo

  • Industrias de Celulose

​


Características e Benefícios:

  • Fluxo bidireccional

  • Construção em Aço Inox

  • Bola com acabamento micro, proporciona uma vedação positiva

  • O Manipulo indica a direcção do fluido

  • Actuador Pneumático em opção

  • Testada 100% na fabrica




Aplicações:

  • Desvio de Fluxo

  • Linhas de instrumentação

3 Corpos

Válvula Bola 3 Corpos em Inox

     As válvulas bola de balanceio, são do tipo de 3 corpos, elas são duráveis, as quais permitem operar em baixas pressões, cerca de 172 Bar ( 2,500 PSI) pressão e carga dos tubos.

     Para uma mais fácil e rápida manutenção dos vedantes e da bola, o centro das válvula é giratório permitindo que não seja necessário a desmontagem da válvula das tubagens.




Mercados:

  • Pasta e Papel (Celulose)

  • Química

  • Petro-Química

  • Máquinas

  • Industrial em Geral




Características e benefícios:

  • Baixo Volume Interno

  • Desenho da bola flutuante, permite a compensação de desgaste da sede

  • Vedante da haste auto compensado

  • Construção de 4 Parafusos

  • Montagem para o actuador do tipo ISO

  • Actuadores eléctricos e pneumáticos em opção

  • Testadas 100% na fabrica




Aplicações:

  • Linhas de Processo

  • Sistemas de Lubrificação

  • Sistemas de lavagem

  • Linhas de Vapor
