Acessórios "DIN" com porca e bicone para tubagens

     A principal função dos acessórios de tubo hidráulicos de alta pressão Ermeto DIN macho é conectar diferentes números de tubos ou mangueiras.

     Esta ampla gama de conexões, GEO, GE-M-ED, GE-R-ED até GE-M,G, GR, W, T, TR, K, SV, WSV, EW, ET, EL, EVW, EVT, EVL, DA RED até KOR, está disponível em aço, com superfícies livres de Cr (VI) e em versão de aço inoxidável com classificações de pressão de até 800 bar (PN).

     Dependendo da aplicação específica, estas conexões podem ser fornecidas com anel de corte (EO-PSR ou DPR) ou com vedante elastomérico (EO-2).

Mercados:

  • Automóvel

  • Energia

  • Meio Ambiente

  • Industrial

  • A infraestrutura

  • Máquinas-ferramentas

  • Manuseio de Materiais

  • Equipamentos móveis

  • Aplicações em equipamentos que usam óleo ou gás

  • Geração de energia

  • Indústria de processo

  • Industria dos transportes

  • Aplicações de água



Aplicações: De um modo geral, em todas as utilizações hidráulicas


Recursos / benefícios da faixa de montagem de tubo a tubo (estes recursos aumentam a gama das aplicações):

  • Alta resistência à corrosão:O tratamento do acessório sem Cr (VI) causa uma resistência média à corrosão de mais de 500 horas à ferrugem branca. Este atributo estende o ciclo de vida do acessório.

  • Acessórios de aço inoxidável: As conexões de tubo hidráulico de alta pressão Ermeto DIN para tubo em aço inoxidável têm alta resistência à corrosão devido a influências ambientais agressivas e uma maior resistência à temperatura do que o aço.

  • Alta pressão: Os encaixes para tubos hidráulicos de alta pressão Ermeto DIN possuem classificações de pressão de até 800 bar (série S) e 500 bar (série L).



Acessórios Jic

     As conexões e adaptadores para tubos Flare JIC da Parker de 37°, Triple-Lok®, atendem aos requisitos tanto da SAE J514 quanto da ISO 8434-2 e oferecem a mais ampla oferta de terminais portuários do sector. O projeto tem uma pequena área de metal, para vedação de metal, que resulta em um design compacto, de baixo torque de montagem, alta temperatura e alta capacidade de pressão.



Mercados:

  • Construção

  • Sistemas Militares Terrestres

  • Elevador Aéreo

  • Agricultura

  • Manuseio de materiais

  • Marinha Militar

  • Transmissão do Motor




Recursos / Benefícios:

  • Facilmente adaptável ao tubo de polegada, tubo métrico e mangueira, dando-lhe aceitação mundial

  • Ampla seleção de opções de extremidade de porta, incluindo ORB (O-ring Boss) de Rosca Reta SAE, NPTF, BSPP-ED, ORR (BSPP-O-ring Ring), BSPP, BSPT, ISO 6149, retenção de anel-O métrico, Anel (ORR) e Métrico-ED

  • O fixador de porta robusto da Parker em portas ajustáveis ​​é fabricado com uma contra-porca mais longa, que elimina virtualmente os danos da arruela e possíveis vazamentos, além de tornar a montagem à prova de erros

  • As conexões de aço excederam substancialmente os requisitos de corrosão SAE de 72 horas sem ferrugem vermelha, com duração de até 1.000 horas, conforme encontrado por uma instalação de teste independente

  • As porcas de aço inoxidável têm um revestimento para evitar o desgaste

  • Disponível em aço, aço inoxidável e latão nos tamanhos 1/8 ”- 2 ½” com

pressões de trabalho de até 7500 psi.




Aplicações:

  • Conexões de manuseio de fluido hidráulico e de gás



Tomadas Rápidas

     O Acoplamento Hidráulico Rápido Série T da Parker é caracterizado por uma baixa queda de pressão e de capacidade máxima de vazão. O sistema de acoplamento está disponível com uma versão de fechamento duplo ou recta.

     O 2500 também pode ser usado com uma versão de desligamento simples. Devido à versão do eliminador de pressão para acoplamento e conexão do plugue é possível até à pressão de operação.

     Existe também uma versão especial para água de alta pressão.



Mercados:

  • Agricultura

  • Automóvel

  • Gás de petróleo

  • Processo

  • Geração de energia

  • Transporte

  • Vocacional e Municipal

  • Defesa

  • Industrial

  • Ferramental de Máquinas

  • Manuseio de materiais

  • Construção




Recursos / Benefícios:

  • Acoplamento de latão para evitar corrosão

  • Disponível com eliminador de pressão

  • Dupla segurança através de um anel de vedação duplo

  • Anel de travamento de segurança para evitar a desconexão não intencional




Aplicações:

  • Fácil conexão / desconexão em sistemas hidráulicos, aplicações móveis e industriais

  • Tractores

  • Camiões

  • Carregadeira de rodas

  • Veículos militares

  • Prensas



Válvulas direcionais Séries D1VW / D1VW*EE

     A série de válvulas de controle direcional D1VW em NG06 (CETOP 03 / NFPA D03) fornece altos limites funcionais de até 80 l / min em combinação com um diferencial de pressão muito baixo, com economia de energia devido a passagens de fluxo optimizadas. A pressão máxima é de 350 bar.

     A ampla variedade de bobinas e de válvulas, disponíveis, permitem projetar um número ilimitado de circuitos hidráulicos. A D1VW está disponível com uma opção de mudança suave para um bom funcionamento. Um orifício adicional na âncora do solenóide amortece o tempo de mudança.

     A D1VW * EE com solenóides à prova de explosão é baseado na série D1VW padrão. Não é apenas certificada pela ATEX (a classe à prova de explosão é Ex e mb II T4 Gb para uso nas zonas 1 e 2), mas também está equipada com solenóides compatíveis com IECEx, certificados de acordo com o padrão IECEx para equipamentos da classe 2 G. Todos os solenóides à prova de explosão são design DC. As válvulas para CA operam com rectificador integrado.




Mercados e Aplicações:

  • Adequado para praticamente qualquer aplicação industrial



Características:

  • Design compacto

  • Opção de mudança suave (opcional)

  • Substituição manual (opcional)

  • Versão opcional à prova de ex



Benefícios:

  • Design comprovado que representa a nossa longa experiência em hidráulica

  • Adapta-se a todos os sistemas devido à grande variedade de carretéis

  • Prazos de entrega mais curtos



Válvulas Direccionais Série D3W

     A válvula de controle direcional NG10 da série D3W, operada diretamente, oferece altos limites funcionais de até 150 l / min em combinação com uma baixa queda de pressão com economia de energia. A ampla variedade de opções inclui tubos de ancoragem de deslocamento suave para operação suave.

Mercados e Aplicações:

  • Adequado para praticamente qualquer aplicação industrial

Características:

  • Design compacto

  • Opção de mudança suave (opcional)

  • Substituição manual (opcional)

  • Versão opcional à prova de ex



Benefícios:

  • Design comprovado que representa a nossa longa experiência em hidráulica

  • Adapta-se a todos os sistemas devido à grande variedade de carretéis

  • Prazos de entrega mais curtos



Válvula direcional e proporcional, controlo direto operação, Séries D1FB / D3FB

     As válvulas D1FB (NG06) e D3FB (NG10), operadas diretamente, representam a experiência da Parker na tecnologia de válvulas DC proporcionais. Elas são subtis para uso em aplicações que exigem um controle de velocidade. Ambas podem ser encomendadas com design de bobina / mancal (D * FB * 0) para precisão máxima, bem como projeto de bobina / corpo (D * FB * 3) para fluxo nominal alto. Os parâmetros podem ser salvos, alterados e duplicados em combinação com o amplificador de potência digital PWD00A-400.



     A série D1FB * EE com solenóides à prova de explosão é baseada na série D1FB padrão. O design específico do solenóide permite o uso em ambientes perigosos. A classe à prova de explosão é Ex e mb II T4 Gb para uso na zona 1 e 2 (conforme a ATEX). Além disso, os solenóides têm conformidade IECEx.




Características:

  • Carretel / manga e carretel / corpo

  • Controle manual

  • Apenas D1FB: bobinas com zero voltas

  • Somente D1FB * EE: bobina opcional para permitir temperatura ambiente

      até +60°C, modificação XG371



Benefícios:

  • Repetibilidade muito boa de válvula para válvula -> melhor precisão do processo e do produto

  • Baixa histerese

  • Alto nível de dinâmica e fluxos -> velocidade de processo optimizada

  • Capaz para sistemas de circuito fechado

  • Prazos de entrega curtos -> não é necessário armazenamento



Válvula de Retenção Operada por Piloto Série CPOM

     As válvulas de retenção operadas por piloto série CPOM fazem parte da linha completa de válvulas de placa sanduíche da Parker. Eles garantem a fácil configuração dos sistemas de pilha convencionais.

     Dependendo da função exigida, uma ou duas válvulas de retenção operadas por piloto, estão dispostas nas portas A e/ou B. A direção de fluxo livre é sempre do lado da válvula para o lado do colector.


Função:
As válvulas de retenção abrem-se ao fluir para o lado do consumidor, onde a válvula de retenção oposta é operada de modo hidráulico-mecânico, simultaneamente por um carretel de controle e assim o fluxo de retorno é habilitado de outros lados do consumidor.


Características:

  • Os corpos das válvulas da série CPOM da Parker Manapak são fabricados em aço

  • O gatilho da válvula é guiado precisamente na manga de aço e garante uma boa

       vedação no assento

  • Quando o gatilho da válvula está aberto, a grande secção transversal permite altas

       taxas de fluxo com baixa pressão diferencial

  • Diferentes taxas de controle podem ser escolhidas com as válvulas NG06 e NG10

  • Pré-abertura para CPOM * HT para obter uma abertura suave




  • Benefícios:

  • Operação confiável em sistemas convencionais de chaminés

  • Muito boa relação preço-desempenho

  • Prazos de entrega curtos



Válvula de controle direcional Séries OBD / D41FB OBE / D91FB OBE / D111FB OBE / D91FB OBE / D91FB

     Representando a vasta experiência da Parker em hidráulica industrial, as válvulas DC proporcionais operadas por piloto série D*1FB com electrónica embarcada (OBE), provaram ser bem sucedidas em inúmeras aplicações em todo o mundo. As válvulas de desempenho padrão são caracterizadas por um design sólido que garante uma longa vida útil.

     Oferecem uma excelente relação preço-desempenho e as melhores condições para uma operação económica e confiável.



As válvulas de controle direcional proporcional operadas por piloto D*1FB OBE estão disponíveis em 4 tamanhos:
D31FB OBE - NG10 (CETOP 05)
D41FB OBE - NG16 (CETOP 07)
D91FB OBE - NG25 (CETOP 08)
D111FB OBE - NG32 (CETOP 10)




Características:

  • Características de fluxo progressivo

  • Alta capacidade de vazão

  • Monitorização da posição central opcional

  • Regeneração A de poupança de energia opcional

  • Versão híbrida comutável opcional



Benefícios:

  • Ajuste sensível da taxa de fluxo

  • Excelente relação preço-desempenho

  • Prazos de entrega curtos, sem necessidade de armazenamento




Especificações técnicas:

  • As válvulas de controle direcional proporcional operadas por piloto série D * 1FB OBE trabalham com realimentação barométrica do estágio principal para a válvula piloto de redução de pressão.

  • A pressão de controle do piloto de 25 bar permite altas taxas de fluxo na estabilidade máxima.

  • A electrónica onboard digital está situada em um invólucro de metal robusto, que permite o uso sob condições ambientais adversas. Os valores nominais são ajustados de fábrica.

  • A conexão do cabo a uma interface serial RS232 está disponível como acessório.

  • Os parâmetros da válvula podem ser editados com o software ProPxD comum.

  • A inovadora função regenerativa integrada na linha A (opcional) permite circuitos de economia de energia para cilindros diferenciais.

  • A versão híbrida pode ser alternada entre o modo regenerativo e o modo padrão a qualquer momento.



Válvula controle Caudal de Linha

     Como parte da família Colorflow®, as válvulas de controle de fluxo da Parker possuem agulhas de dosagem finas ou padrão para controle de fluxo e um gatilho totalmente guiado para fluxo livre na direção reversa.

     O seu design superior e totalmente guiado da poppet elimina a oscilação e a deslocação errática que podem ocorrer com a construção de tipo de verificação de bola menos durável.

     A sede de assentamento macio é standar neste tipo de válvulas originando uma estanquidade perto do zero, disponível em medidas até 1/2".
     A linha de válvulas Colorflow da Parker oferece uma ampla gama de materiais, tipos de conexões e medidas.

     Os nossos produtos podem ser usados ​​na maioria dos mercados e em inúmeras aplicações, devido à diversidade dos mesmos.
     A série "F" das válvulas de controle de fluxo incluem ISO 6149, NPT, BSPP, BSPT e SAE. As mesmas podem ser de latão, aço e aço inoxidável.

     A válvula de controle de fluxo de aço, série "F" vem com um acabamento de óxido preto.



As válvulas de controle de fluxo podem ser encontradas em inúmeras

aplicações pneumáticas, hidráulicas ou de água, incluindo:

  • Processamento de comida

  • Equipamento de construção

  • Automatização da fábrica

  • Unidades de potência

  • Moldagem de plástico

  • Manuseio de materiais

  • Óleo e gás

  • Máquinas-ferramentas

  • Lavagens de carro

  • Fábricas de papel

  • Marinha



Válvulas Anti Retorno

     As válvulas de retenção da Parker, com classificações nominais de pressão até PN 420 bar, têm uma ampla gama de opções, tornando-as muito flexíveis. Tais como, o RHD com conexão de tubo nas duas extremidades, o RHV / RHZ com conexão de tubo com pino macho, RHDI com rosca fêmea nas duas extremidades, RVP com cartuchos de válvula até o I-TL com peças internas da válvula.
     As válvulas sem retorno estão disponíveis em aço com superfície livre de Cr (VI), aço inoxidável e latão.

     Vedações em NBR ou FKM estão disponíveis mediante solicitação.

     As válvulas de retenção da Parker podem ser usadas para óleo hidráulico, fluidos hidráulicos de baixa inflamabilidade (excepto para tipos
HFC e HFD; sendo necessário vedantes FKM) e pressão de ar testada. As mesmas não são adequadas para vapor, gases combustíveis / explosivos ou oxigénio.


Mercados:

  • Automóvel

  • Defesa

  • Energia

  • Meio Ambiente

  • Industrial

  • Máquinas-ferramentas

  • Equipamentos móveis

  • Aplicações em equipamentos que usam óleo ou gás

  • Geração de energia

  • Indústria de processo

  • Industria dos transportes

  • Aplicações de água



Aplicações:

  • Adequado para aplicações hidráulicas gerais



Recursos / benefícios de válvulas de retenção:

  • O funcionamento preciso das válvulas de retenção da Parker foi comprovado um milhão de vezes e representa a confiabilidade desta linha de produtos

  • A vedação macia e metálica combinada - livre de vazamentos devido à vedação suave no cone e vedação metálica no cone - aumenta a segurança do produto e de toda a aplicação hidráulica

  • O uso de válvulas de retenção da Parker é flexível devido à grande variedade de itens

  • Para ainda mais aplicações, peças internas em aço inoxidável com FPM também estão disponíveis

  • As válvulas de retenção da Parker são embaladas contra contaminação, o que melhora a qualidade e a confiabilidade desses produtos.



Tubos sem Costura

     O leque de tubos da Parker Hannifin oferece todas as possibilidades possíveis de uso em aplicações hidráulicas. Tubos para sistemas de montagem e flange, tubos para sistemas móveis e estacionários. Existem tubos de diferentes dimensões, tubos de aço carbono e aço inoxidável, bem como diferentes superfícies.

     Os tubos da Parker são projetados para as necessidades especiais nos mais variados mercados.

     Testes contínuos, em laboratórios e bancadas de teste, garantem o alto nível de qualidade do material. Certificações de institutos independentes como ABS, LR ou DNV confirmam a adesão a altos padrões. Reforçando assim a confiança e longevidade da aplicação hidráulica.


     O armazém de tubos da Parker Hannifin, com sua rede mundial, fornece um suprimento próximo e rápido de tubos de alta precisão, deste modo, os clientes internacionais também podem confiar em nós. Entregas eficientes, confiáveis, ecológicas e pontuais estão disponíveis em quase todos os países do mundo.



Mercados:

  • Automóvel

  • Energia

  • Meio Ambiente

  • Industrial

  • A infraestrutura

  • Máquinas-ferramentas

  • Manuseio de Materiais

  • Equipamentos móveis

  • Aplicações em equipamentos que usam óleo ou gás

  • Geração de energia

  • Indústria de processo

  • Industria dos transportes

  • Aplicações de água





Aplicações:
• Adequado para aplicações hidráulicas gerais.




Recursos / Benefícios dos tubos EO e curvas de tubo:

  • Os tubos Parker estão disponíveis em diferentes dimensões e com diferentes superfícies. Portanto, os tubos da Parker podem ser usados ​​para uma ampla gama de aplicações

  • Os tubos Parker são projetados para as necessidades especiais em diversos mercados. Testes contínuos em laboratórios e bancadas de teste garantem o alto nível de qualidade do material. Certificações de institutos independentes como ABS, LR ou DNV confirmam a adesão a altos padrões. Isso abre em confiabilidade e longevidade da aplicação hidráulica

  • Parker recomenda o uso de tubos e tubos hidráulicos sem costura estirados a frio de acordo com o para DIN EN 10305-4.E 355N (St. 52.4 NBK) ou E 235N (St. 37.4 NBK), porque estes tubos têm uma capacidade de alta pressão, uma excelente superfície escalável e as dimensões são muito precisas. Essas vantagens ajudam a fortalecer a confiabilidade de todo o sistema e o ciclo de vida útil dos tubos

  • Além disso, a Parker recomenda a utilização de tubos e tubos de aço inoxidável desenhados a frio, de acordo com as normas DIN EN 10216-5, ASTM A269 / A213 e ASTM A312. Estes tubos têm uma capacidade de alta pressão, uma excelente superfície escalável e as dimensões são muito precisas. Essas vantagens ajudam a fortalecer a confiabilidade de todo o sistema e o ciclo de vida útil desses tubos.



Abraçadeiras para tubagens

     A função dos grampos de tubo é a fixação de tubos rectos, tubos curvos e mangueiras. As suas características notáveis ​​são capacidade de reset, alta resistência à tracção, resistência à abrasão muito alta e excelente resistência ao frio.

Especificações técnicas:



  • Série Ermeto A:

            Nestas série, os grampos de tubo (de acordo com DIN 3015 Parte 1) estão disponíveis em sete tamanhos padrão para requisitos mecânicos normais.

            O corpo da braçadeira está disponível em uma versão redonda / fechada.

            Outros elementos são placas de solda, suportes de trilhos, placas de cobertura e tipos de construção.

            Os diâmetros do tubo externo para a série métrica são de 6 a 57 mm.
            Os diâmetros do tubo externo para a série R tamanho R são de 1 / 8˝ a R 1.˝
            Os diâmetros do tubo externo para a série de tamanho imperial são de 1/4 a 2 1 / 2˝.



  • Série Ermeto B:

            Os grampos de tubo Ermeto, nesta série (de acordo com a DIN 3015 Parte 3) estão disponíveis como braçadeira de tubo duplo em cinco tamanhos padrão para requisitos mecânicos normais.

            O corpo da braçadeira está disponível em um design quadrado / aberto.

            Outros componentes são placas de solda, suportes de trilho, placas de cobertura e construção tipos.

            Metades de fixação com diferentes diâmetros só são possíveis quando usadas em conjunto.

            Os diâmetros do tubo externo são de 6 a 42 mm.


  • Série Ermeto C:

            Aqui, os grampos de tubo Ermeto (de acordo com a DIN 3015 Parte 2) são especialmente projectados para altas exigências mecânicas e estão disponíveis em oito tamanhos padrão.

            O corpo da braçadeira está disponível em um desenho quadrado / fechado.

            Outros componentes são placas de solda, suportes de trilho, placas de cobertura e tipos de construção.

            O design está de acordo com a norma DIN 3015 - ambas as metades superior e inferior são idênticas.

            As teias dentro dos furos das abraçadeiras proporcionam um efeito de impacto e amortecimento de vibração e absorvem as forças na direcção do eixo do tubo.

            Ao usar mangueiras e cabos, a Parker recomenda o uso de metades de grampo com um furo liso.

            Os diâmetros do tubo externo são de 6 a 220 mm.



Material de fixação:

  • Polipropileno - 30°C até + 90°C, cor verde escuro

  • Poliamida - 40°C até + 120°C, cor preta

  • Borracha - 50°C até + 120°C, cor preta

  • Alumínio até + 300°C

  • Todas as peças de metal também estão disponíveis em aço inoxidável. Outros materiais mediante solicitação. Qualidades de aço inoxidável são 1,4401 / 1,4571 (AISI 316/316 Ti), resistente à ferrugem e ácido.




Mercados:

  • Automóvel

  • Energia

  • Meio Ambiente

  • Industrial

  • A infraestrutura

  • Máquinas-ferramentas

  • Manuseio de Materiais

  • Equipamentos móveis

  • Aplicações em equipamentos que usam óleo ou gás

  • Geração de energia

  • Indústria de processo

  • Industria dos transportes

  • Aplicações de água




Aplicações:

  • Adequado para aplicações hidráulicas gerais.





Recursos / Benefícios das abraçadeiras de tubo EO:

  • A função dos grampos de tubo é a fixação de tubos retos, tubos curvos e mangueiras, a ampla gama de produtos de abraçadeiras de tubo da Parker ajuda a encontrar uma solução para todas as solicitações e, portanto, amplia a gama de aplicações.

  • Suas características notáveis ​​são a capacidade de re-set, alta resistência à tração, resistência à abrasão muito alta e excelente resistência ao frio. Esta gama de características aumenta o número de aplicações possíveis e estica o ciclo de vida dos grampos de tubo.



Mangueiras média Pressão

     A mangueira "No-Skive" de Pressão Média da Parker 301SN e 301TC (de acordo com a norma EN 853 2SN - ISO 1436 Tipo 2) é a linha de mangueiras ideal para aplicações hidráulicas gerais de média pressão. Essa mangueira oferece compatibilidade de fluidos estendida e é desenvolvida para todas as aplicações hidráulicas gerais de média pressão.



Mercados:

  • Equipamento de construção

  • Moldagem por Injecção

  • Silvicultura e Agricultura

  • Manuseio de Materiais

  • Polpa e papel




Recursos / Benefícios:

  • A mangueira e o sistema de conexão correspondentes garantem uma combinação aprovada e segura e a mais alta qualidade e segurança, combinado com a maior vida útil do produto final para os usuários finais

  • Compostos de alta qualidade permitem a construção de mangueiras finas

  • O tubo interno de nitrila oferece compatibilidade de fluidos estendida

  • A cobertura resistente do 301TC com mais de 80 vezes a resistência à abrasão do que as mangueiras de cobertura de borracha padrão e é MSHA aprovado

  • Completa tecnologia de montagem No-Skive em toda a gama de mangueiras de média pressão, proporcionando uma montagem mais simples, rápida e conjunto de mangueiras mais seguras

  • A linha de mangueiras de Pressão Média da Parker é complementada por uma seleção completa de conexões No-Skive compatíveis em aço e aço inoxidável

  • As mangueiras de pressão média 301SN e 301TC da Parker são compatíveis com a série de conexões de pressão média Parker Parkrimp 48




Aplicações:
• Aplicações hidráulicas gerais de média pressão






Mangueiras Alta Pressão

     A mangueira de alta pressão da Parker "No-skive" 731 e 731TC (de acordo com a norma ISO 3862 - EN 856 tipo 4SH) é a linha de mangueiras ideal para todas as aplicações hidráulicas gerais de alta pressão.



Mercados:

  • Equipamentos móveis

  • Industrial




Recursos / Benefícios:

  • A mangueira e o sistema de conexão correspondentes garantem uma combinação aprovada e segura e a mais alta qualidade e segurança, combinado com a maior vida útil do produto final para os usuários finais

  • A cobertura resistente do 731TC com mais de 80 vezes a resistência à abrasão do que as mangueiras de cobertura de borracha padrão é MSHA

  • A mangueira é adequada para imersão temporária em óleo mineral até 70°C com inspeções frequentes

  • Completa tecnologia de montagem No-Skive em toda a gama de mangueiras de média pressão, proporcionando uma montagem mais simples, rápida e conjunto de mangueiras mais seguras

  • A linha de mangueiras de alta pressão da Parker é complementada por uma seleção completa de conexões "No-Skive" compatíveis em aço e aço inoxidável

  • As mangueiras de média pressão da Parker 731 e 731TC são compatíveis com a série de conexões de alta pressão Parker Parkrimp 73




Aplicações:
      Aplicações hidráulicas gerais de alta pressão





Acessórios Cravar Média Pressão

     As conexões de média pressão Parkrimp No-Skive da Parker série 48 são permanentes, com encaixes hidráulicos estilo crimp que permitem uma montagem rápida com a nossa família de pinças Parkrimp.

     A montagem da mangueira e conexões No-Skive não requer a remoção da tampa externa da mangueira. Isso elimina a falha prematura da mangueira hidráulica causada pelo desbaste longo ou curto.

     Os acessórios da série 48 têm revestimento livre de cromo 6 e são usados ​​com mangueiras hidráulicas trançadas de arame da Parker, como a Global Core com cobertura padrão, resistente ou super resistente; Elite No-Skive com cobertura padrão, resistente ou super resistente; água compacta No-Skive Mangueiras de limpeza; No-Skive Compact Rail Mangueiras com tampa retardante de fogo; mangueiras hidráulicas de acordo com EN 853 1SN / SAE 100R1AT, EN 853 2SN / SAE100R2AT; mangueiras de aspiração e retorno de acordo com SAE 100R4 e muito mais.
     A Parker Hannifin também atende aos requisitos do SAE J1273 e ISO 17165-2, que dão especial atenção à compatibilidade da mangueira com os acessórios e à compatibilidade comprovada pelo fabricante.






Mercados:

  • Equipamento de construção

  • Moldagem por Injeção

  • Transporte

  • Silvicultura e Agricultura

  • Manuseio de materiais

  • Polpa e papel




Recursos / Benefícios:

  • A mangueira e o sistema de conexão combinados garantem uma combinação aprovada e segura e a mais alta qualidade e segurança combinadas com a maior vida útil da versão final do produto para os usuários finais

  • A tecnologia No-Skive oferece a produção mais fácil, eficiente e segura no processo para as montadoras




Aplicações:

  • Todas as máquinas de equipamentos de construção

  • Grandes máquinas de moldagem por injeção

  • Máquinas agrícolas e florestais

  • Máquinas de manuseio de contentores

  • Limpadores de alta pressão

  • Máquinas de papel




As conexões de média pressão da Parker Parkrimp - série 48 são compatíveis com as seguintes mangueiras:

  • 301SN, 301TC

  • 304

  • 387, 387TC e 387ST

  • 421SN, 421RH

  • 426 e 436

  • 441 e 441RH

  • 451TC

  • 461LT

  • 462, 462CLF, 462TC e 462ST

  • 471TC

  • 477 e 477ST

  • 487, 487TC e 487ST

  • 493

  • 811



Acessórios Cravar Alta Pressão

     Os acessórios da série 73 da Parker são económicos, permanentes, fixam os tubos de borracha com alma em arame, feitos para uma montagem fácil e rápida usando a gama de cravadores Parkrimp.

     Esta série de acessórios, quando acoplada à mangueira No-Skive da Parker, proporciona conveniência e menor tempo de montagem.

     As conexões da série 73 são compatíveis com a mangueira padrão da indústria hidráulica, 731.

     Estas conexões estão disponíveis de ¾ ”a 2”, em uma ampla variedade de configurações finais.



Mercados:

  • Transporte

  • Militar

  • Construção

  • Agricultura

  • Manutenção de terrenos e edifícios

  • Silvicultura

  • Equipamento utilitário




Recursos / Benefícios:

  • Fácil empurrar a força

  • Imperial HEX

  • Ampla gama de configurações finais

  • Uma peça reduz a complexidade fuga de fluidos

  • A tecnologia "No-Skive" oferece processos de produção fáceis, eficientes e seguros


Aplicações:

  • Fluidos hidráulicos à base de petróleo e óleos lubrificantes




Mangueiras compatíveis:

  • 731

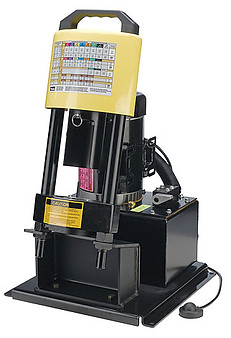

Máquina Cravar Tubos

     As máquinas de cravar Parker permitem que qualquer usuário faça montagens de mangueiras com qualidade de fábrica de maneira rápida, fácil e económica. Os mordentes estilo Parkrimp são projetados para cravar acessórios para o diâmetro adequado de cada utilização. Esses mordentes são simples de operar e são construídos para fornecer anos de serviço confiável. Projetados para produzir cravações precisas desde a primeira vez em que são usados, os mordentes Parkrimp não exigem calibração e produzem, continuamente, cravações adequadas, uma e outra vez.

     A família de modelos Parkrimp da Parker pode prensar as conexões de haste reta ou em curva  de ¼ "a 2" de diâmetro e cobrir necessidades que variam de produtividade de alto volume a montagem portátil no local.

Modelos de Máquinas de cravar:

  1. Karrykrimp:

  • O design modular Karrykrimp oferece aos usuários a flexibilidade de um cravador portátil com as vantagens de aumentar a produtividade quando conectado à unidade de energia estacionária

  • O aumento da altura permite que os encaixes do tubo em curva sejam prensados ​​com as conexões Parker 25, 26, 43, 81 e HY Series Parkrimp.

  • Os modelos Karrykrimp da Parker podem prensar os encaixes de aço direito ou dobrado de 5/8 "a 1 ¼" de diâmetro.

   2. Karrykrimp 2:

  • O Karrykrimp 2 é uma máquina de montagem de mangueira portátil que é fácil de usar

  • É compacta e robusta, sendo assim uma alternativa económica para a auto-montagem da mangueira e acessórios da Parker

  • Estes podem cravar acessórios em aço e em aço inox até 1 ¼ ", incluindo as séries 25, 26, 43, 70, 71, 73, 77, 78, 81 e HY



   3. Parkrimp 2:

  • O Parkrimp 2 é a maior e mais versátil máquina de cravar da Parker, montada em bancada

  • Está disponível em corrente monofásica ou trifásica

  • Os modelos Parkrobe 2 da Parker podem prensar acessórios em aço e aço inoxidável de ¼ ”a 2”, incluindo 25, 26, 43, 70, 71, 73, 76, 77, 78, 79, 81 S6 e HY Series




Mercados:

  • Transporte

  • RV & Bus

  • Militar

  • Construção

  • Agricultura

  • Manutenção de terrenos e edifícios

  • Silvicultura

  • Ferrovia

  • Equipamento utilitário

  • Equipamento de Elevação de Pessoal

  • Máquinas-ferramentas

  • Serviço de Campo Petrolífero

  • Resíduos

  • Manuseio de materiais

  • Marinha

  • Pavimentação e manutenção de estradas

  • Equipamento de Suporte no Solo

  • Industrial

  • Mineração

  • Automóvel




Recursos / Benefícios:

  • Design portátil, compacto e robusto

  • O sistema Parkalign exclusivo da Parker, que posiciona a conexão na matriz para uma cravação perfeita

  • Um design eficiente de carregamento pelo fundo, que facilita aos operadores a manutenção de conjuntos de mangueiras longas

  • Dados vinculados que impedem que os segmentos sejam perdidos ou não correspondam

  • Matrizes codificadas por cores e por tamanho para facilitar a identificação e reduzir o tempo de configuração

  • Durabilidade que proporciona anos de serviço confiável

  • Um adesivo rico em informações que detalha a lista de combinações adequadas de mangueira e conexão, as ferramentas necessárias e a especificação de cravagem para cada combinação de mangueira e conexão




Aplicações:

  • Permite que qualquer usuário faça montagens de mangueiras

com qualidade de fábrica



Cilindros Hidráulicos

     Os cilindros hidráulicos de tirantes da série 2H são cilindros de dimensões pesadas, dimensionados em polegadas, para uso em pressões de trabalho de até 210 bar, dependendo da extremidade da haste e do tipo de serviço. Como todos os cilindros da hidráulica da Parker, eles são projectados para fornecer serviços longos e eficientes com baixos requisitos de manutenção, garantindo alta produtividade com baixo custo, ano após ano.

     Temos disponível, uma ampla gama de recursos opcionais, permitindo que os cilindros 2H sejam personalizados para atender até mesmo as aplicações industriais mais desafiadoras. As opções incluem transdutores de gabarito e interruptores de posição, almofadas integrais, portas de grandes dimensões, tubos de parada, limitadores de curso, drenagem de buchas, protecção da extremidade da haste e muito mais. Caso necessite de um cilindro totalmente personalizado, experientes engenheiros trabalharão com você para criar uma solução personalizada exclusiva.

Especificação padrão:

  • Pressão de trabalho até 210 bar

  • Diâmetros:  38,1 mm a 304,8 mm (1,1 / 2 a 12 polegadas)

  • Diâmetros da haste do pistão: 15,9 mm a 215,9 mm (5/8 a 8,1 / 2 polegadas)

  • 17 estilos de montagem padrão

  • Até 4 tamanhos de hastes por furo

  • Até 8 roscas de extremidade de haste macho e fêmea padrão por furo

  • Traçados - disponíveis em qualquer comprimento de curso prático

  • Projectos de haste simples e de haste dupla

  • Almofadas - disponíveis em uma ou nas duas extremidades

  • Fluidos e vedantes - 5 tipos de vedação para atender a uma ampla gama de especificações de fluidos

  • Faixa de temperatura: -20°C  a  +150°C, dependendo do tipo de fluido e de vedante

  • Ampla gama de acessórios para montagem e extremidade da haste

  • Ampla gama de recursos especiais


Aplicações:

  • Máquinas-ferramentas

  • Linhas de transferência

  • Moldagem por injecção

  • Prensas

  • Equipamento de teste

  • Robótica



Bomba PV Plus

     O PV Plus é a nossa linha de bombas de pistão para serviço pesado para aplicações industriais exigentes. Está disponível em cilindradas de 16 a 360 cc para pressão de trabalho até 350 bar.

Características e benefícios:

  • Desenho compacto e de fácil manutenção com flexibilidade de interface de

montagem

  • Operação silenciosa

  • Alta eficiência operacional para menor consumo de energia e geração de

calor reduzida

  • Controles hidráulicos simples com ajustes "sem fugas"

  • Capacidade de passagem total de energia

  • Velocidade do veio 3000 rpm

  • Pressão máxima de trabalho:

350 bar (5000 psi) em trabalho contínuo

420 bar (6000 psi) em trabalho intermitente

  • Alta capacidade de velocidade de auto aspiração

  • Carcaça optimizada e câmara de pré-compressão

  • Compensador modular de  resposta rápida

  • Disponíveis em capacidades nominais de vazão:

Carcaça desenho #45 de: 16, 20, 23, 28, 32,40 e 46 cm³/rot

Carcaça desenho #42/43 de: 63, 80, 92, 140, 180 e 270 cm³/rot



Bomba Palhetas T6

     O design de alta pressão reduz os custos de instalação e proporciona vida útil prolongada a pressão reduzida.

     Estas bombas de palhetas foram especialmente projectadas para circuitos altos / baixos.

     A combinação de diferentes cartuchos em bombas duplas e triplas permite baixo fluxo a alta pressão e alto fluxo a baixa pressão. Esta é a maneira inteligente de otimizar o design do seu circuito.

     Estas permitem uma mudança muito rápida do ciclo de pressão com uma

repetibilidade de fluxo muito precisa.



Mercados:

  1. Industrial

  2. Caminhos de ferro

Recursos e Benefícios:

  • Redução do Consumo de Energia: A alta eficiência mecânica e volumétrica, normalmente de 94%, reduz a geração de calor e permite velocidades de até 600 RPM a pressão total.

  • Nível de ruído baixo: A capacidade de faixa de velocidade ampla de 600 RPM a 3600 RPM, combinada com deslocamentos de cartucho de tamanho grande, optimizará a operação para o nível de ruído mais baixo no menor envelope de operação

  • Vida útil aumentada: o conceito de palhetas de lábio duplo da Parker aumenta a resistência à contaminação de partículas. Além disso, a baixa pressão de ondulação (± 2 bar) reduz o ruído da tubulação e protege outros componentes do circuito

  • Facilidade de Instalação: A bomba de palhetas industrial da Parker simplifica significativamente o projecto de instalação usando o mesmo corpo para todos os deslocamentos. A orientação da porta permite instalação personalizada e é ideal para condições de acesso restrito.





Aplicações:

  • Prensas

  • Máquinas de injecção

  • Lubrificação

  • Ferramentas de máquinas



Refrigeradores de óleo hidráulico

Tecnologia de transferência de calor da Bowman:

  • Durabilidade comprovada

  • Desempenho de transferência de calor eficiente e confiável para óleos hidráulicos,

fluidos de transferência de calor, além de óleos lubrificantes e de temperatura

  • Os trocadores de calor desempenham um papel vital na manutenção do

desempenho e confiabilidade dos sistemas hidráulicos

  • A temperatura excessiva reduzirá o desempenho do sistema e poderá levar

à falha dos componentes

  • A manutenção da temperatura correta do óleo prolonga a vida útil do sistema,

reduzindo o tempo de inatividade e os custos de manutenção

  • Os refrigeradores de óleo hidráulico da Bowman fornecem soluções eficientes

de transferência de calor para uma ampla gama de requisitos de refrigeração hidráulica,

garantindo que eles operam sempre na temperatura desejada

Alta qualidade:
     Os refrigeradores de óleo hidráulico da Bowman são produtos de alta qualidade que incorporam os melhores materiais e as mais recentes características técnicas.


Gama variada:
     A Bowman possui uma ampla gama de refrigeradores de óleo, incluindo tamanhos para os sistemas maiores. Os tipos mais procurados são mantidos em armazém para envio imediato.


Tubos expandidos de rolos:
     Os tubos expandidos de rolos estão disponíveis como opção, fornecendo uma junta altamente durável.


Opções de conjuntos de tubos:
     O cobre e nickel é o material standard dos tubos em todas as unidades, mas também disponibilizamos tubos em aço inoxidável ou titânio.


Versões de alto fluxo:
     Se o fluxo de óleo for alto, em relação à dissipação de calor necessária, podemos fornecer uma versão de ‘alto fluxo’. Esta também reduz a queda de pressão do óleo.


Flanges SAE:
      Conexões de flange de óleo SAE são fornecidas para modelos de refrigeração de óleo GL e para modelos maiores.

Em terra no mar ou no subsolo

Versões marítimas e terrestres:
     Quer o meio de refrigeração seja água do mar, água doce ou água rica em minerais, a Bowman possui uma gama de refrigeradores de óleo hidráulico apropriados para se adequar a todas as aplicações.


Conjunto de tubos totalmente flutuante:

     Os refrigeradores de óleo de tubos da Bowman apresentam uma pilha de tubos totalmente flutuante, projetada com precisão, que minimiza as tensões térmicas e fornece transferência de calor eficiente e baixa perda de pressão.



Manutenção simples:
     As tampas de fechamento são facilmente removíveis, permitindo que o conjunto de tubos seja retirado, tornando a limpeza e a manutenção de rotina simples e fácil.

Fluidos resistentes ao fogo:
     Para aplicações onde o refrigerador será usado com fluidos resistentes ao fogo, as vedações padrão de nitrilo podem ser trocadas pelo etileno propileno ou Viton.
Para especificar estas vedações, um sufixo deve ser adicionado ao número do tipo de refrigerador de óleo da seguinte maneira: EP (etileno propileno); ou VT (Viton).





Refrigeradores de óleo hidráulico para instalações terrestres:

     Além de terem sido projetados para fornecer uma solução de refrigeração

de alta qualidade para sistemas hidráulicos onde a água doce é o meio de

refrigeração, eles também são adequados para uso com fluidos de

transferência de calor, óleos lubrificantes e de têmpera.


Exemplos típicos de desempenho do refrigerador de óleo com:

  • Tipo de óleo ISO VG 37

  • Temperatura de saída de óleo 50ºC

  • Queda de pressão do óleo 100 kPa

  • Temperatura de entrada de água 25ºC

  • Queda de pressão da água 50 kPa

  • Gama de produtos:

  1. 4 a 900 KWA dissipados,

  2. caudais de óleo: 80 a 1240L/Min

Refrigeradores de óleo hidráulico para aplicações marítimas:

     Os refrigeradores de óleo hidráulico com especificação marítima foram

projetados para suportar meios de refrigeração agressivos, tais como

água do mar ou água rica em minerais/contaminada.


Exemplos típicos de desempenho do refrigerador de óleo com:

  • Tipo de óleo ISO VG 37

  • Temperatura de saída de óleo 50ºC

  • Queda de pressão do óleo 100 kPa

  • Temperatura de entrada de água 25ºC

  • Queda de pressão da água 50 kPa

  • Gama de produtos:

    • 4 a 900 KWA dissipados

    • caudais de óleo: 80 a 1240L/Min



Flange de retenção de vedação dupla:

     A limpeza de refrigeradores de óleo hidráulico, a bordo dos navios pode ser demorada e potencialmente perigosa, pois mesmo quando drenada, a unidade pode ainda conter algum fluido, que pode ser derramado no convés quando o conjunto de tubos é removido.
     Para minimizar o tempo de inatividade e eliminar os riscos de derramamento no convés, a Bowman desenvolveu o flange de retenção de vedação dupla (DSRF) para aplicações de refrigeração hidráulica marítima.

     Disponível para os modelos GL e para os modelos maiores, o DSRF encaixa-se entre a tampa de fechamento e a estrutura do trocador de calor, permitindo que o lado da água de refrigeração da unidade seja limpo e inspecionado - sem ter que perturbar o lado do óleo.
     Para detalhes completos de especificação do produto, entre em contato com a nossa equipa técnica de vendas para o número 234367039.







Conjuntos de tubos de titânio com garantia total de 10 Anos:
     O titânio é a melhor solução ‘instalar e esquecer’ para qualquer aplicação em que existam condições de águas muito agressivas, tais como água salgada ou água doce contaminada/rica em minerais. O titânio resiste ao ataque químico e também elimina com eficácia o risco de falha prematura do conjunto de tubos devido à corrosão galvânica.
     Os conjuntos de tubos de titânio estão agora disponíveis como opção para os refrigeradores de óleo hidráulico da Bowman, proporcio-nando uma solução durável e de grande longevidade para as condições de operação mais exigentes.Todos os conjuntos de tubos de titânio da Bowman têm uma garantia de 10 anos em todos os materiais de titânio em contato com a água de refrigeração e, como uma vantagem adicional, também podem operar com taxas de fluxo mais altas em comparação com o cuproníquel padrão, sem o risco de erosão dos tubos.



Refrigeradores de Óleo para Aplicações de Alta Temperatura:

     Para aplicações onde o óleo está em temperaturas mais altas, a Bowman oferece

uma gama de refrigeradores de óleo adequados para temperaturas de até 150 ºC.
     Gama de produtos: caudais de óleo 80 a 1240L/Min.



.

Refrigeradores de Óleo para Aplicações em temperatura extrema (até 200 ºC):

     Para condições operacionais onde são encontradas temperaturas extremas do óleo, a
Bowman oferece uma gama de refrigeradores de óleo projetada para operar em temperaturas
de até 200º C. Estas unidades possuem um casco de ferro fundido, vedações Viton e um
conjunto de tubos especialmente construído.

     Gama de produtos: caudais de óleo 77 a 285L/Min.





Refrigeradores de óleo hidráulico para minas:

     Para aplicações de mineração subterrânea, está disponível uma gama

especial de refrigeradores de óleo para uso com pressões de água de até

35 bar. Estas unidades têm uma carcaça em ferro fundido, tampas de

fechamento reforçadas, vedações em Viton e um conjunto de tubos especial.


Exemplos típicos de desempenho do refrigerador de óleo com:

  • Tipo de óleo ISO VG 37

  • Temperatura de saída de óleo 50ºC

  • Queda de pressão do óleo 100 kPa

  • Temperatura de entrada de água 25ºC

  • Queda de pressão da água 50 kPa

  • Gama de produtos:

    • 13 a 93 KWA dissipados

    • caudais de óleo: 77 a 280L/Min.

Refrigeradores em Aço Inoxidavel uma solução de alta qualidade para fluidos agressivos:
     Os Refrigeradores de calor com carcaça e tubos de aço inoxidável da Bowman foram desenvolvidos para aplicações onde é necessário
refrigerar um fluido contaminado ou fluidos agressivos, como produtos químicos, óleos sintéticos ou refrigerantes e quando materiais de outra categoria seriam inadequados para o bom funcionamento dos equipamentos onde este se instalam.

Vantagens:

  • Design compacto fácil integração na tubagem do processo

  • Qualidade premium fabricado no Reino Unido usando aço inoxidável 316L em todos os componentes

  • Gama variada adequada para refrigeração de cargas térmicas acima de 800 kW

  • Manutenção simples

  • Os tubos podem ser limpos sem drenagem do circuito primário

  • Versões de passagem única ou 3 passagens

  • Modelos específicos disponíveis para servir diferentes requisitos de fluxo

  • Seleção fácil de produtos, utilizamos software de assistência computorizado para selecionar o refrigerador correcto para a sua aplicação. Contacte o nosso departamento técnico dando as seguintes informações:

    • Detalhes de fluido primário (propriedades da água ou do óleo)

    • Taxa de fluxo de fluido primário

    • Temperatura de saída necessária para água ou óleo

    • Calor a ser dissipado

    • Temperatura e fonte da água de refrigeração

  • Uma solução de alta qualidade para fluidos agressivos Design de cascos e tubos

  • Os trocadores de calor de aço inoxidável da Bowman apresentam um conjunto de tubos que é fixado à estrutura externa da unidade juntamente com chicanas especialmente projetadas, que fornecem transferência de calor eficiente.

  • Gama de Produtos:

    • A gama abrange 21 tamanhos padrão

    • Um escolha de cargas térmicas de 9 a 838 kW

    • Com caudais de água de 120 a mais de 1000 l/min

    • A pressão máxima de trabalho é de 20 bar

    • A temperatura máxima de trabalho é 2000º C (óleo) e 1100º C (Água)





​​​​

Construção de aço inoxidável:
     O aço inoxidável 316L é usado em todos este refrigeradores, com tubo de 9,5 mm para o conjunto de tubos, proporcionando uma
transferência de calor eficiente.

Manutenção simples:

     Todos os modelos possuem tampas de fechamento facilmente removíveis, que dão acesso fácil aos tubos, para limpeza. Como o conjunto de tubos é fixo, todos os requisitos de limpeza e manutenção podem ser realizados sem a necessidade de drenar o circuito primário.


Qualidade:
     Os trocadores de calor da Bowman são conhecidos pela qualidade e durabilidade. As nossas unidades de aço inoxidável são fabricadas de acordo com a norma ISO 9001:2015 e são compativeis em uma ampla gama de aplicações Industriais como, alimentos e bebidas, energia de biomassa, petróleo e gás, papel e celulose, indústrias farmacêuticas e petroquímicas.

Entrega rápida:
     Apesar de serem fabricados no Reino Unido, a fábrica tem em stocks diversos modelos para satisfazer as necessidades de cada cliente.

FG100 (002)_edited.jpg
Hydraulic Oil Cooler .jpg
Refrigerador Oleo Alta Temperatura.jpg
Refrigeradore 200C.jpg
Refrigerador 200.jpg
Refrigerador Marit.jpg
Refrigerador Minas.jpg
Refrigerador Minas  .jpg
Refrigerador Flange Dupla .jpg
Tubos em Titanio.jpg
Refrigerador AISI (002).jpg
Refrigerador AISI.jpg
